Практическое введение в первичные индексы в ClickHouse

Введение​

В этом руководстве мы подробно рассмотрим индексацию в ClickHouse. Мы проиллюстрируем и обсудим в деталях:

Вы можете по желанию выполнить все SQL-запросы ClickHouse, представленные в этом руководстве, на своем собственном компьютере. Для установки ClickHouse и инструкций по началу работы смотрите Быстрый старт.

примечание

Это руководство фокусируется на разреженных первичных индексах ClickHouse.

Для вторичных индексов пропуска данных ClickHouse смотрите Учебник.

Набор данных​

В этом руководстве мы будем использовать образец анонимизированного набора данных веб-трафика.

  • Мы будем использовать подмножество из 8,87 миллиона строк (событий) из образца данных.
  • Не сжатый размер данных составляет 8,87 миллиона событий и около 700 МБ. После сжатия он занимает 200 МБ при хранении в ClickHouse.
  • В нашем подмножестве каждая строка содержит три колонки, которые указывают на интернет-пользователя (колонка UserID), который кликнул по URL (колонка URL) в определенное время (колонка EventTime).

С этими тремя колонками мы уже можем сформулировать некоторые типичные запросы веб-аналитики, такие как:

  • "Какие 10 URL были наиболее популярными у конкретного пользователя?"
  • "Какие 10 пользователей чаще всего кликали по конкретному URL?"
  • "В какое время (например, дни недели) пользователь чаще всего кликает по конкретному URL?"

Тестовая машина​

Все числа, приведенные в этом документе, основаны на запуске ClickHouse 22.2.1 локально на MacBook Pro с чипом Apple M1 Pro и 16 ГБ оперативной памяти.

Полное сканирование таблицы​

Чтобы увидеть, как выполняется запрос по нашему набору данных без первичного ключа, мы создадим таблицу (с движком таблиц MergeTree), выполнив следующий SQL DDL-запрос:

Затем вставляем подмножество данных в таблицу с помощью следующего SQL запроса на вставку. Это использует табличную функцию URL для загрузки подмножества полного набора данных, размещенного удаленно по адресу clickhouse.com:

Ответ:

Вывод результата клиента ClickHouse показывает нам, что вышеуказанный запрос вставил 8,87 миллиона строк в таблицу.

Наконец, для упрощения последующих обсуждений в этом руководстве и для того, чтобы диаграммы и результаты можно было воспроизвести, мы оптимизируем таблицу с использованием ключевого слова FINAL:

примечание

В общем случае нет необходимости и не рекомендуется сразу оптимизировать таблицу после загрузки данных в нее. Почему это необходимо для этого примера станет очевидно позже.

Теперь мы выполняем наш первый запрос веб-аналитики. Следующий запрос вычисляет 10 наиболее часто кликаемых URL для интернет-пользователя с UserID 749927693:

Ответ:

Вывод результата клиента ClickHouse указывает на то, что ClickHouse выполнил полное сканирование таблицы! Каждая строка из 8,87 миллиона строк нашей таблицы была передана в ClickHouse. Это не масштабируется.

Чтобы сделать это (в разы) более эффективно и (значительно) быстрее, нам нужно использовать таблицу с подходящим первичным ключом. Это позволит ClickHouse автоматически (на основе колонки(ок) первичного ключа) создать разреженный первичный индекс, который затем можно использовать для значительного ускорения выполнения нашего примера запроса.

Связанный контент​

Дизайн индекса ClickHouse​

Дизайн индекса для массовых объемов данных​

В традиционных системах управления реляционными базами данных первичный индекс содержал бы одну запись на каждую строку таблицы. Это привело бы к тому, что первичный индекс содержал бы 8,87 миллиона записей для нашего набора данных. Такой индекс позволяет быстро находить конкретные строки, что приводит к высокой эффективности для запросов на поиск и точечных обновлений. Поиск записи в структуре данных B(+)-Tree имеет среднюю временную сложность O(log n); более точно, log_b n = log_2 n / log_2 b, где b - коэффициент разветвления B(+)-Tree, а n - количество индексированных строк. Поскольку b обычно составляет от нескольких сотен до нескольких тысяч, B(+)-Trees - это очень мелкие структуры, и для их локализации требуется немного операций ввода-вывода на диск. С 8,87 миллиона строк и коэффициентом разветвления 1000 в среднем требуется 2,3 операции ввода-вывода на диск. Эта возможность имеет свою цену: дополнительные расходы на диск и память, более высокие затраты на вставку при добавлении новых строк в таблицу и записей в индекс, а также иногда перераспределение B-Tree.

Учитывая проблемы, связанные с индексами B-Tree, движки таблиц в ClickHouse используют другой подход. Семейство MergeTree ClickHouse было разработано и оптимизировано для обработки огромных объемов данных. Эти таблицы предназначены для приема миллионов вставок строк в секунду и хранения очень больших объемов данных (сотни петабайт). Данные быстро записываются в таблицу по частям с применением правил для слияния частей в фоновом режиме. В ClickHouse каждая часть имеет свой первичный индекс. Когда части сливаются, первичные индексы также сливаются. На очень крупном масштабе, для которого предназначен ClickHouse, очень важно быть экономичным в отношении дискового пространства и памяти. Поэтому, вместо индексирования каждой строки, первичный индекс для части имеет одну индексную запись (известную как «метка») на группу строк (названную «гранулой») – эта техника называется разреженным индексом.

Разреженная индексация возможна, потому что ClickHouse хранит строки для части на диске, упорядоченные по колонке(кам) первичного ключа. Вместо прямого нахождения отдельных строк (как в индексе на базе B-Tree) разреженный первичный индекс позволяет быстро (посредством бинарного поиска по индексным записям) идентифицировать группы строк, которые могут соответствовать запросу. Обнаруженные группы потенциально совпадающих строк (гранулы) затем параллельно передаются в движок ClickHouse для нахождения совпадений. Этот дизайн индекса позволяет первичному индексу быть маленьким (он может и должен полностью помещаться в основную память), при этом значительно ускоряя время выполнения запросов: особенно для диапазонных запросов, характерных для случаев использования аналитики данных.

Следующее подробно иллюстрирует, как ClickHouse строит и использует свой разреженный первичный индекс. Позже в статье мы обсудим некоторые лучшие практики по выбору, удалению и упорядочиванию колонок таблицы, которые используются для построения индекса (колонок первичного ключа).

Таблица с первичным ключом​

Создайте таблицу, которая имеет составной первичный ключ с ключевыми колонками UserID и URL:

Подробности DDL-запроса

В целях упрощения обсуждений далее в этом руководстве, а также для того, чтобы диаграммы и результаты можно было воспроизвести, DDL-запрос:

  • Устанавливает составной ключ сортировки для таблицы через ORDER BY оператор.

  • Явно управляет тем, сколько индексных записей будет в первичном индексе через установки:

    • index_granularity: явно установлено на его значение по умолчанию 8192. Это означает, что для каждой группы из 8192 строк первичный индекс будет иметь одну индексную запись. Например, если таблица содержит 16384 строки, индекс будет иметь две индексные записи.

    • index_granularity_bytes: установлено на 0, чтобы отключить адаптивную гранулярность индекса. Адаптивная гранулярность индекса означает, что ClickHouse автоматически создает одну индексную запись для группы из n строк, если выполняется одно из следующих условий:

      • Если n меньше 8192, а размер данных строки для этих n строк равен или превышает 10 МБ (значение по умолчанию для index_granularity_bytes).

      • Если размер данных строки для n строк меньше 10 МБ, но n равно 8192.

    • compress_primary_key: установлено на 0, чтобы отключить сжатие первичного индекса. Это позволит нам при необходимости проверить его содержимое позже.

Первичный ключ в вышеуказанном DDL-запросе вызывает создание первичного индекса на основе указанных двух ключевых колонок.


Затем вставьте данные:

Ответ выглядит следующим образом:


Затем оптимизируем таблицу:


Мы можем использовать следующий запрос для получения метаданных о нашей таблице:

Ответ:

Вывод клиента ClickHouse показывает:

  • Данные таблицы хранятся в широком формате в конкретном каталоге на диске, что означает, что в этом каталоге будет один файл данных (и один файл меток) для каждого столбца таблицы.
  • Таблица имеет 8,87 миллиона строк.
  • Нерасжатый размер данных всех строк вместе составляет 733,28 МБ.
  • Сжатый размер на диске всех строк вместе составляет 206,94 МБ.
  • Таблица имеет первичный индекс с 1083 записями (называемыми «метки»), а размер индекса составляет 96,93 КБ.
  • В общей сложности данные таблицы и файлы меток и первичного индекса занимают 207,07 МБ на диске.

Данные хранятся на диске в порядке колонок первичного ключа​

Наша таблица, которую мы создали выше, имеет:

примечание

  • Если бы мы указали только ключ сортировки, то первичный ключ неявно бы определялся как равный ключу сортировки.

  • Чтобы быть экономным в памяти, мы явно указали первичный ключ, который содержит только колонки, по которым наши запросы фильтруются. Первичный индекс, основанный на первичном ключе, полностью загружается в основную память.

  • Чтобы обеспечить согласованность в диаграммах руководства и максимизировать коэффициент сжатия, мы определили отдельный ключ сортировки, который включает все колонки таблицы (если в колонке похожие данные расположены близко друг к другу, например, через сортировку, то эти данные будут лучше сжиматься).

  • Первичный ключ должен быть префиксом ключа сортировки, если оба указаны.

Вставленные строки хранятся на диске в лексикографическом порядке (по возрастанию) по колонкам первичного ключа (и дополнительной колонке EventTime из ключа сортировки).

примечание

ClickHouse разрешает вставку нескольких строк с одинаковыми значениями колонок первичного ключа. В этом случае (см. строки 1 и 2 на диаграмме ниже) окончательный порядок определяется заданным ключом сортировки и, следовательно, значением колонки EventTime.

ClickHouse является столбцовой системой управления базами данных. Как показано на диаграмме ниже:

  • для представления на диске есть один файл данных (*.bin) для каждого столбца таблицы, где хранятся все значения для этого столбца в сжатом формате и
  • 8,87 миллиона строк хранятся на диске в лексикографическом порядке по колонкам первичного ключа (и дополнительно сортирующим колонкам), то есть в этом случае
    • сначала по UserID,
    • затем по URL,
    • и наконец по EventTime:

UserID.bin, URL.bin, и EventTime.bin - это файлы данных на диске, где хранятся значения колонок UserID, URL и EventTime.

примечание

  • Поскольку первичный ключ определяет лексикографический порядок строк на диске, в таблице может быть только один первичный ключ.

  • Мы нумеруем строки, начиная с 0, чтобы соответствовать внутренней схеме нумерации строк ClickHouse, которая также используется для сообщений логирования.

Данные организованы в гранулы для параллельной обработки данных​

Для целей обработки данных значения колонок таблицы логически делятся на гранулы. Гранула - это наименьший неделимый набор данных, который передается в ClickHouse для обработки данных. Это означает, что вместо чтения отдельных строк ClickHouse всегда считывает (в поточном режиме и параллельно) целую группу (гранулу) строк.

примечание

Значения колонок физически не хранятся внутри гранул: гранулы - это просто логическая организация значений колонок для обработки запросов.

Следующая диаграмма показывает, как (значения колонок) 8,87 миллиона строк нашей таблицы организованы в 1083 гранулы, в результате того, что в DDL-запросе таблицы содержалась установка index_granularity (установленная на значение по умолчанию 8192).

Первым (на основе физического порядка на диске) 8192 строк (их значения колонок) логически принадлежат грануле 0, затем следующие 8192 строки (их значения колонок) принадлежат грануле 1 и так далее.

примечание

  • Последняя гранула (гранула 1082) "содержит" менее 8192 строк.

  • Мы упоминали в начале этого руководства в разделе "Подробности DDL-запроса", что мы отключили адаптивную гранулярность индекса (чтобы упростить обсуждения в этом руководстве, а также сделать диаграммы и результаты воспроизводимыми).

    Поэтому все гранулы (кроме последней) нашей примерной таблицы имеют одинаковый размер.

  • Для таблиц с адаптивной гранулярностью индекса (гранулярность индекса является адаптивной по умолчанию) размер некоторых гранул может быть меньше 8192 строк в зависимости от размеров данных строк.

  • Мы отметили некоторые значения колонок из наших колонок первичного ключа (UserID, URL) оранжевым цветом. Эти оранжево помеченные значения колонок будут являться записями в первичном индексе таблицы.

  • Мы нумеруем гранулы, начиная с 0, чтобы соответствовать внутренней нумерации ClickHouse, которая также используется для сообщений логирования.

Первичный индекс содержит одну запись на гранулу​

Первичный индекс создается на основе гранул, показанных на диаграмме выше. Этот индекс представляет собой не сжатый плоский файл массива (primary.idx), содержащий так называемые числовые метки индекса, начинающиеся с 0.

Диаграмма ниже показывает, что индекс хранит значения столбца первичного ключа (значения, отмеченные оранжевым на диаграмме выше) для каждой первой строки каждой гранулы. Или, другими словами: первичный индекс хранит значения столбца первичного ключа из каждой 8192-ой строки таблицы (в зависимости от физического порядка строк, определенного столбцами первичного ключа). Например:

  • первая запись индекса (‘метка 0’ на диаграмме ниже) хранит значения ключевого столбца первой строки гранулы 0 из диаграммы выше,
  • вторая запись индекса (‘метка 1’ на диаграмме ниже) хранит значения ключевого столбца первой строки гранулы 1 из диаграммы выше и так далее.

В общей сложности индекс имеет 1083 записи для нашей таблицы с 8.87 миллиона строк и 1083 гранулами:

примечание

  • Для таблиц с адаптивной гранулярностью индекса также хранится одна "финальная" дополнительная метка в первичном индексе, которая фиксирует значения столбца первичного ключа последней строки таблицы. Однако, поскольку мы отключили адаптивную гранулярность индекса (для упрощения обсуждений в этом руководстве, а также чтобы сделать диаграммы и результаты воспроизводимыми), индекс нашей примерной таблицы не включает эту финальную метку.

  • Файл первичного индекса полностью загружается в основную память. Если файл больше доступного свободного пространства памяти, то ClickHouse выдаст ошибку.

Проверка содержимого первичного индекса

На самоуправляемом кластере ClickHouse мы можем использовать табличную функцию file для проверки содержимого первичного индекса нашей примерной таблицы.

Для этого нам сначала нужно скопировать файл первичного индекса в user_files_path узла из работающего кластера:

  • Шаг 1: Получить путь к части, содержащей файл первичного индекса
    • SELECT path FROM system.parts WHERE table = 'hits_UserID_URL' AND active = 1

    возвращает /Users/tomschreiber/Clickhouse/store/85f/85f4ee68-6e28-4f08-98b1-7d8affa1d88c/all_1_9_4 на тестовой машине.

  • Шаг 2: Получить user_files_path
    • Путь user_files_path по умолчанию на Linux: /var/lib/clickhouse/user_files/

    и на Linux вы можете проверить, был ли он изменен: $ grep user_files_path /etc/clickhouse-server/config.xml

    На тестовой машине путь: /Users/tomschreiber/Clickhouse/user_files/

  • Шаг 3: Скопировать файл первичного индекса в user_files_path

    • cp /Users/tomschreiber/Clickhouse/store/85f/85f4ee68-6e28-4f08-98b1-7d8affa1d88c/all_1_9_4/primary.idx /Users/tomschreiber/Clickhouse/user_files/primary-hits_UserID_URL.idx


Теперь мы можем проверить содержимое первичного индекса через SQL:

  • Получить количество записей
    • SELECT count( )<br/>FROM file('primary-hits_UserID_URL.idx', 'RowBinary', 'UserID UInt32, URL String'); возвращает 1083

  • Получить первые две метки индекса
    • SELECT UserID, URL<br/>FROM file('primary-hits_UserID_URL.idx', 'RowBinary', 'UserID UInt32, URL String')<br/>LIMIT 0, 2;

    возвращает

    240923, http://showtopics.html%3...<br/> 4073710, http://mk.ru&pos=3_0

  • Получить последнюю метку индекса
    • SELECT UserID, URL FROM file('primary-hits_UserID_URL.idx', 'RowBinary', 'UserID UInt32, URL String')<br/>LIMIT 1082, 1; возвращает 4292714039 │ http://sosyal-mansetleri...


Это полностью соответствует нашей диаграмме содержимого первичного индекса для нашей примерной таблицы:

Записи первичного ключа называются метками индекса, потому что каждая запись индекса отмечает начало определенного диапазона данных. В частности, для примерной таблицы:

  • метки индекса UserID:

    Хранимые значения UserID в первичном индексе отсортированы в порядке возрастания.
    ‘метка 1’ на диаграмме выше таким образом указывает, что значения UserID всех строк таблицы в грануле 1, а также во всех последующих гранулах, гарантированно больше или равны 4.073.710.

Как мы увидим позже, этот глобальный порядок позволяет ClickHouse использовать алгоритм бинарного поиска по меткам индекса для первого ключевого столбца, когда запрос фильтрует по первому столбцу первичного ключа.

  • метки индекса URL:

    Довольно сходные кардинальности столбцов первичного ключа UserID и URL означают, что метки индекса для всех ключевых столбцов после первого столбца в общем случае указывают только диапазон данных, пока значение предшествующего ключевого столбца остается одинаковым для всех строк таблицы в пределах хотя бы текущей гранулы.
    Например, поскольку значения UserID метки 0 и метки 1 различны на диаграмме выше, ClickHouse не может предположить, что все значения URL всех строк таблицы в грануле 0 больше или равны 'http://showtopics.html%3...'. Однако, если бы значения UserID метки 0 и метки 1 были одинаковыми на диаграмме выше (что означает, что значение UserID остается одинаковым для всех строк таблицы в грануле 0), ClickHouse мог бы предположить, что все значения URL всех строк таблицы в грануле 0 больше или равны 'http://showtopics.html%3...'.

    Мы обсудим последствия этого для производительности выполнения запросов более подробно позже.

Первичный индекс используется для выбора гранул​

Теперь мы можем выполнять наши запросы с помощью первичного индекса.

Следующий запрос вычисляет 10 наиболее кликабельных URL для UserID 749927693.

Ответ:

Вывод для клиента ClickHouse теперь показывает, что вместо выполнения полного сканирования таблицы, в ClickHouse было передано лишь 8.19 тысячи строк.

Если включено трассировочное логирование, то файл логов сервера ClickHouse показывает, что ClickHouse выполнял бинарный поиск по 1083 меткам индекса UserID, чтобы определить гранулы, которые могут содержать строки со значением столбца UserID равным 749927693. Для этого потребовалось 19 шагов с средним временем сложности O(log2 n):

Мы видим в трасировочном логировании выше, что одна метка из 1083 существующих меток удовлетворила запросу.

Детали трассировочного лога

Метка 176 была определена (найденная левая граница метки является включительной, а найденная правая граница метки - эксклюзивной), а следовательно, все 8192 строки из гранулы 176 (которая начинается с 1.441.792 строки - мы увидим это позже в этом руководстве) затем передаются в ClickHouse с целью найти реальные строки со значением столбца UserID равным 749927693.

Мы также можем воспроизвести это, используя класс EXPLAIN в нашем примерном запросе:

Ответ выглядит следующим образом:

Вывод клиента показывает, что одна из 1083 гранул была выбрана как потенциально содержащая строки со значением столбца UserID равным 749927693.

Заключение

Когда запрос фильтрует по столбцу, который является частью составного ключа и является первым ключевым столбцом, ClickHouse выполняет бинарный алгоритм поиска по меткам индекса данного столбца.


Как обсуждалось выше, ClickHouse использует свой разреженный первичный индекс для быстрого (с помощью бинарного поиска) выбора гранул, которые могут содержать строки, соответствующие запросу.

Это первая стадия (выбор гранулы) выполнения запроса ClickHouse.

На второй стадии (чтение данных) ClickHouse локализует выбранные гранулы, чтобы передать все их строки в движок ClickHouse с целью найти строки, которые на самом деле соответствуют запросу.

Мы обсудим эту вторую стадию более подробно в следующем разделе.

Файлы меток используются для локализации гранул​

Следующая диаграмма иллюстрирует часть файла первичного индекса для нашей таблицы.

Как обсуждалось выше, через бинарный поиск по 1083 меткам UserID была определена метка 176. Соответствующая ей гранула 176 может потенциально содержать строки со значением столбца UserID равным 749.927.693.

Детали выбора гранул

Диаграмма выше показывает, что метка 176 является первой записью индекса, где минимальное значение UserID связанной гранулы 176 меньше 749.927.693, и минимальное значение UserID гранулы 177 для следующей метки (метка 177) больше этого значения. Таким образом, только соответствующая гранула 176 для метки 176 может потенциально содержать строки со значением столбца UserID равным 749.927.693.

Для того чтобы подтвердить (или нет), что некоторые строки в грануле 176 содержат значение столбца UserID равным 749.927.693, все 8192 строки, принадлежащие этой грануле, должны быть переданы в ClickHouse.

Для достижения этого ClickHouse необходимо знать физическое местоположение гранулы 176.

В ClickHouse физические местоположения всех гранул для нашей таблицы хранятся в файлах меток. Аналогично файловым данным, существует один файл меток для каждого столбца таблицы.

Следующая диаграмма показывает три файла меток UserID.mrk, URL.mrk и EventTime.mrk, которые хранят физические местоположения гранул для столбцов UserID, URL и EventTime таблицы.

Мы обсудили, как первичный индекс представляет собой плоский не сжатый массивный файл (primary.idx), содержащий метки индекса, пронумерованные, начиная с 0.

Аналогично, файл меток также является плоским не сжатым массивным файлом (*.mrk), содержащим метки, пронумерованные, начиная с 0.

Как только ClickHouse определил и выбрал метку индекса для гранулы, которая может содержать строки, соответствующие запросу, можно выполнить выборку по позиционному массиву в файлах меток, чтобы получить физические местоположения гранулы.

Каждая запись файла меток для конкретного столбца хранит два местоположения в виде смещений:

  • Первое смещение ('block_offset' на диаграмме выше) локализует блок в сжатом файле данных столбца, который содержит сжатую версию выбранной гранулы. Этот сжатый блок потенциально может содержать несколько сжатых гранул. Найденный сжатый файл блока распаковывается в основную память при чтении.

  • Второе смещение ('granule_offset' на диаграмме выше) из файла меток предоставляет местоположение гранулы внутри распакованных данных блока.

Все 8192 строки, принадлежащие найденной распакованной грануле, затем передаются в ClickHouse для дальнейшей обработки.

примечание
  • Для таблиц с широким форматом и без адаптивной гранулярности индекса ClickHouse использует файлы меток .mrk, как визуализировано выше, которые содержат записи с двумя 8-байтными адресами на запись. Эти записи представляют собой физические местоположения гранул, которые все имеют одинаковый размер.

Гранулярность индекса является адаптивной по умолчанию, но для нашей примерной таблицы мы отключили адаптивную гранулярность индекса (чтобы упростить обсуждения в этом руководстве, а также сделать диаграммы и результаты воспроизводимыми). Наша таблица использует широкий формат, поскольку размер данных больше min_bytes_for_wide_part (что по умолчанию составляет 10 МБ для самоуправляемых кластеров).

  • Для таблиц с широким форматом и с адаптивной гранулярностью индекса ClickHouse использует файлы меток .mrk2, которые содержат аналогичные записи к файлам .mrk, но с дополнительным третьим значением на запись: количество строк гранулы, с которой связана текущая запись.

  • Для таблиц с компактным форматом ClickHouse использует файлы меток .mrk3.

Почему файлы меток

Почему первичный индекс не содержит напрямую физические местоположения гранул, соответствующих меткам индекса?

Потому что при таком большом масштабе, для которого разработан ClickHouse, важно быть очень дисковым и оперативно экономичным.

Файл первичного индекса должен помещаться в основную память.

Для нашего примерного запроса ClickHouse использовал первичный индекс и выбрал одну гранулу, которая может содержать строки, соответствующие нашему запросу. Только для этой одной гранулы ClickHouse затем необходимо физическое местоположение, чтобы передать соответствующие строки для дальнейшей обработки.

Более того, эта информация о смещении необходима только для столбцов UserID и URL.

Информация о смещении не требуется для столбцов, не используемых в запросе, например, для EventTime.

Для нашего примерного запроса ClickHouse нужно только два физических смещения для гранулы 176 в файле данных UserID (UserID.bin) и два физических смещения для гранулы 176 в файле данных URL (URL.bin).

Указание, предоставляемое файлами меток, избегает хранения непосредственно в первичном индексе записей для физических местоположений всех 1083 гранул для всех трех столбцов: таким образом, избегая наличия ненужных (возможно, неиспользуемых) данных в основной памяти.

Следующая диаграмма и текст ниже иллюстрируют, как ClickHouse находит гранулу 176 в файле данных UserID.bin.

Мы ранее обсуждали в этом руководстве, что ClickHouse выбрал метку первичного индекса 176, а поэтому гранулу 176 как потенциально содержащую строки, соответствующие нашему запросу.

Теперь ClickHouse использует выбранный номер метки (176) из индекса для выборки по позиционному массиву в файле меток UserID.mrk, чтобы получить два смещения для локализации гранулы 176.

Как показано, первое смещение локализует сжатый файл блока в файле данных UserID.bin, который, в свою очередь, содержит сжатую версию гранулы 176.

Как только локализованный файл блока будет распакован в основную память, второе смещение из файла меток может быть использовано для локализации гранулы 176 внутри распакованных данных.

ClickHouse необходимо локализовать (и передать все значения из) гранулы 176 как из файла данных UserID.bin, так и из файла данных URL.bin с целью выполнения нашего примерного запроса (10 наиболее кликаемых URL для пользователя интернета с UserID 749.927.693).

Диаграмма выше показывает, как ClickHouse локализует гранулу для файла данных UserID.bin.

Параллельно ClickHouse делает то же самое для гранулы 176 для файла данных URL.bin. Две соответствующие гранулы выравниваются и передаются в движок ClickHouse для дальнейшей обработки, то есть агрегации и подсчёта значений URL в каждой группе для всех строк, где UserID равен 749.927.693, прежде чем наконец выводить 10 самых больших групп URL по убыванию количества.

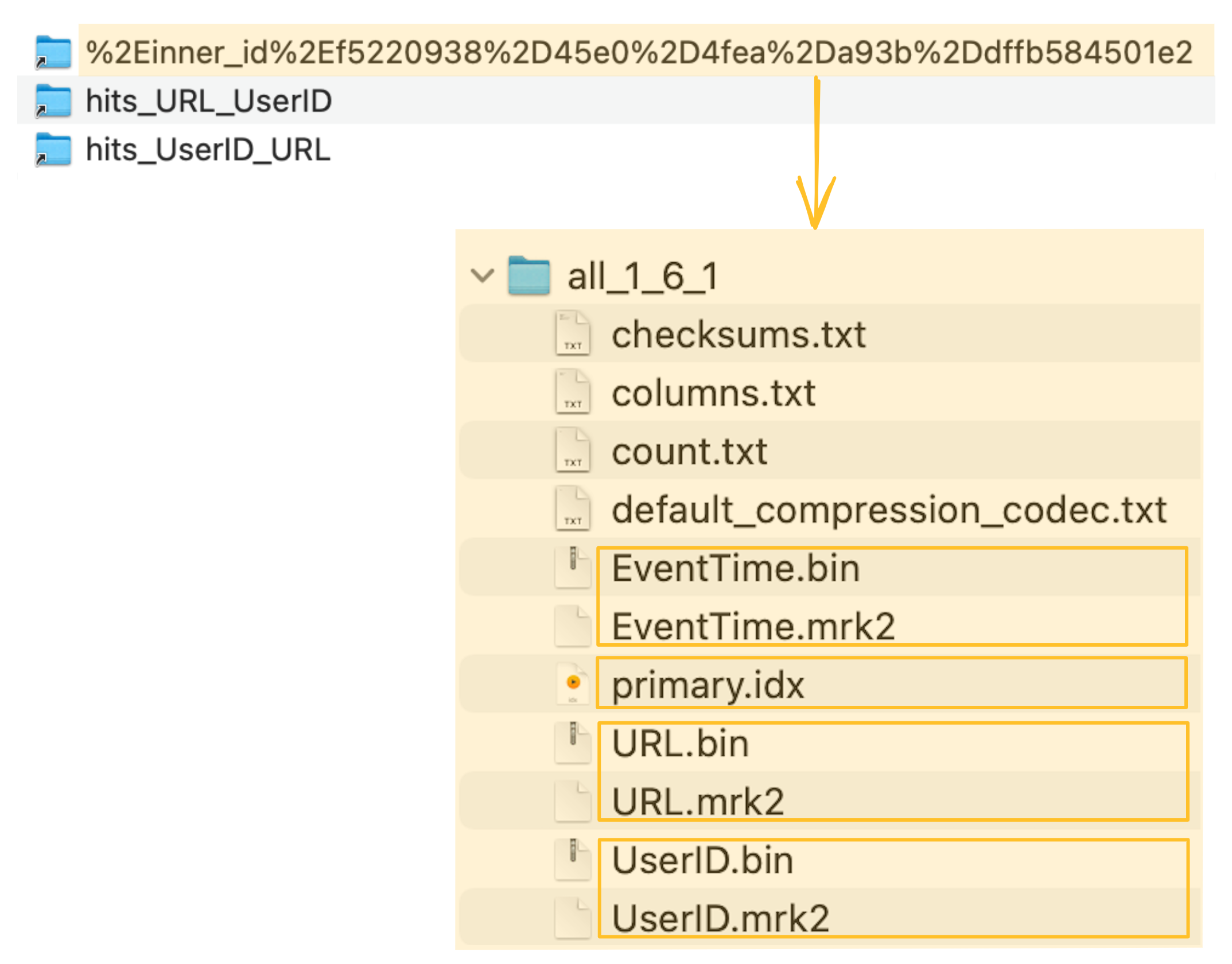

Использование нескольких первичных индексов​

Вторичные ключевые столбцы могут (не) быть неэффективными​

Когда запрос фильтрует по столбцу, который является частью составного ключа и является первым ключевым столбцом, тогда ClickHouse выполняет бинарный алгоритм поиска по меткам индекса этого ключевого столбца.

Но что происходит, когда запрос фильтрует по столбцу, который является частью составного ключа, но не является первым ключевым столбцом?

примечание

Мы обсуждаем сценарий, когда запрос явно не фильтрует по первому ключевому столбцу, а по вторичному ключевому столбцу.

Когда запрос фильтрует как по первому ключевому столбцу, так и по любым ключевым столбцам после первого, то ClickHouse выполняет бинарный поиск по меткам индекса первого ключевого столбца.



Мы используем запрос, который вычисляет 10 пользователей, которые чаще всего кликали по URL "http://public_search":

Ответ:

Вывод клиента указывает на то, что ClickHouse почти выполнил полное сканирование таблицы, несмотря на то, что столбец URL является частью составного первичного ключа! ClickHouse читает 8.81 миллиона строк из 8.87 миллиона строк таблицы.

Если trace_logging включено, то файл логов сервера ClickHouse показывает, что ClickHouse использовал обычный алгоритм исключения поиска по 1083 меткам индекса URL для определения тех гранул, которые могут содержать строки со значением столбца URL равным "http://public_search":

Мы видим в приведенном примере трассировочного лога выше, что 1076 (по меткам) из 1083 гранул были выбраны как потенциально содержащие строки со значением URL, совпадающим с указанным.

Это приводит к тому, что 8.81 миллиона строк были переданы в движок ClickHouse (параллельно с использованием 10 потоков), чтобы определить строки, которые на самом деле содержат значение URL "http://public_search".

Тем не менее, как мы увидим позже, только 39 гранул из этих выбранных 1076 гранул фактически содержат соответствующие строки.

Хотя первичный индекс на основе составного первичного ключа (UserID, URL) был очень полезен для ускорения запросов, фильтрующих строки с конкретным значением UserID, индекс не предоставляет значительной помощи в ускорении запроса, который фильтрует строки с конкретным значением URL.

Причина этого в том, что столбец URL не является первым ключевым столбцом, и поэтому ClickHouse использует обычный алгоритм исключения поиска (вместо бинарного поиска) по меткам индекса столбца URL, и эффективность этого алгоритма зависит от разницы в кардинальности между столбцом URL и его предшествующим ключевым столбцом UserID.

Чтобы проиллюстрировать это, мы приведем некоторые детали о том, как работает алгоритм общего исключения поиска.

Алгоритм общего исключения поиска​

Следующее иллюстрирует, как работает алгоритм общего исключения поиска ClickHouse, когда гранулы выбираются через вторичный столбец, у которого предшествующий ключевой столбец имеет низкую или высокую кардинальность.

В качестве примера для обеих ситуаций мы будем предполагать:

  • запрос, который ищет строки со значением URL = "W3".
  • абстрактная версия нашей таблицы hits с упрощенными значениями для UserID и URL.
  • тот же составной первичный ключ (UserID, URL) для индекса. Это означает, что строки сначала упорядочиваются по значениям UserID. Строки с одинаковым значением UserID затем упорядочиваются по URL.
  • размер гранулы равен двум, т.е. каждая гранула содержит две строки.

Мы отметили значения ключевых столбцов для первых строк таблицы для каждой гранулы оранжевым цветом на диаграммах ниже.

Предшествующий ключевой столбец имеет низкую кардинальность

Предположим, что UserID имеет низкую кардинальность. В этом случае маловероятно, что одно и то же значение UserID встречается в нескольких строках таблицы и гранулах, и, следовательно, в метках индекса. Для меток индекса с одинаковым UserID значения URL для меток индекса сортируются в порядке возрастания (поскольку строки таблицы сначала упорядочены по UserID, а затем по URL). Это позволяет эффективно фильтровать, как показано ниже:

Там есть три различных сценария для процесса выбора гранул для наших абстрактных образцов данных на диаграмме выше:

  1. Метка индекса 0, для которой значение URL меньше W3 и значение URL напрямую следующей метки также меньше W3 может быть исключена, потому что метки 0 и 1 имеют одинаковое значение UserID. Обратите внимание, что это условие исключения гарантирует, что гранула 0 полностью состоит из значений UserID U1, так что ClickHouse может предположить, что также максимальное значение URL в грануле 0 меньше W3 и исключить гранулу.

  2. Метка индекса 1, для которой значение URL меньше (или равно) W3 и значение URL напрямую следующей метки больше (или равно) W3 выбрана, так как это означает, что гранула 1 может потенциально содержать строки со значением URL W3.

  3. Метки индекса 2 и 3, для которых значение URL больше W3, могут быть исключены, поскольку метки индекса первичного индекса хранят значения ключевых столбцов для первой строки таблицы для каждой гранулы, и строки таблицы сортируются на диске по значениям ключевых столбцов, поэтому гранулы 2 и 3 не могут потенциально содержать значение W3.

Предшествующий ключевой столбец имеет высокую кардинальность

Когда UserID имеет высокую кардинальность, маловероятно, что одно и то же значение UserID встречается в нескольких строках таблицы и гранулах. Это означает, что значения URL для меток индекса не монотонно увеличиваются:

Как мы видим на диаграмме выше, все показанные метки, значения URL которых меньше W3, выбираются для передачи строк, связанных с их гранулами, в движок ClickHouse.

Это происходит потому, что хотя все метки индекса на диаграмме попадают в сценарий 1, описанный выше, они не соответствуют указанному условию исключения, согласно которому непосредственно следующая метка имеет такое же значение UserID, как и текущая метка, и таким образом не могут быть исключены.

Например, рассматривая метку индекса 0, для которой значение URL меньше W3 и значение URL непосредственно следующей метки также меньше W3. Это не может быть исключено, потому что непосредственно следующая метка 1 не имеет такое же значение UserID, как и текущая метка 0.

Это в конечном итоге мешает ClickHouse делать предположения о максимальном значении URL в грануле 0. Вместо этого он должен предположить, что гранула 0 потенциально содержит строки со значением URL W3 и вынужден выбрать метку 0.

Тот же сценарий верен для меток 1, 2 и 3.

Заключение

Алгоритм общего исключения поиска, который использует ClickHouse вместо алгоритма бинарного поиска, когда запрос фильтрует по столбцу, который является частью составного ключа, но не является первым ключевым столбцом, наиболее эффективен, когда предшествующий ключевой столбец имеет низкую кардинальность.

В нашем наборе образцов данные оба ключевых столбца (UserID, URL) имеют схожую высокую кардинальность, и, как объяснено, алгоритм общего исключения поиска не очень эффективен, когда предшествующий ключевой столбец столбца URL имеет высокую или аналогичную кардинальность.

Заметка о индексе пропуска данных​

Из-за аналогично высокой кардинальности UserID и URL наш фильтр запросов по URL также не принесет много пользы от создания вторичного индекса пропуска данных по колонке URL в нашем таблице с составным первичным ключом (UserID, URL).

Например, следующие два оператора создают и заполняют индекс minmax пропуска данных по колонке URL нашей таблицы:

Теперь ClickHouse создал дополнительный индекс, который хранит - на каждую группу из 4 последовательных гранул (обратите внимание на условие GRANULARITY 4 в операторе ALTER TABLE выше) - минимальное и максимальное значение URL:

Первая запись индекса (‘метка 0’ на диаграмме выше) хранит минимальные и максимальные значения URL для строк, принадлежащих первым 4 гранулам нашей таблицы.

Вторая запись индекса (‘метка 1’) хранит минимальные и максимальные значения URL для строк, принадлежащих следующим 4 гранулам нашей таблицы, и так далее.

(ClickHouse также создал специальный файл меток для индекса пропуска данных для локализации групп гранул, связанных с метками индекса.)

Из-за аналогично высокой кардинальности UserID и URL этот вторичный индекс пропуска данных не может помочь в исключении гранул из выборки при выполнении нашего фильтра запроса по URL.

Конкретное значение URL, которое ищет запрос (т.е. 'http://public_search'), вероятно, находится между минимальным и максимальным значением, хранящимся индексом для каждой группы гранул, что приводит к тому, что ClickHouse вынужден выбирать группу гранул (поскольку они могут содержать строку(и), соответствующую запросу).

Необходимость использования нескольких первичных индексов​

В результате, если мы хотим значительно ускорить наш пример запроса, который фильтрует строки с конкретным URL, нам необходимо использовать первичный индекс, оптимизированный для этого запроса.

Если мы дополнительно хотим сохранить хорошую производительность нашего примера запроса, который фильтрует строки с конкретным UserID, нам необходимо использовать несколько первичных индексов.

Следующее показывает способы достижения этого.

Варианты создания дополнительных первичных индексов​

Если мы хотим значительно ускорить оба наших примера запросов - один, который фильтрует строки с конкретным UserID, и другой, который фильтрует строки с конкретным URL - нам необходимо использовать несколько первичных индексов, выбрав один из следующих трех вариантов:

  • Создание второй таблицы с другим первичным ключом.
  • Создание материализованного представления на нашей существующей таблице.
  • Добавление проекции к нашей существующей таблице.

Все три варианта эффективно дублируют наши исходные данные в дополнительную таблицу, чтобы реорганизовать первичный индекс таблицы и порядок сортировки строк.

Однако три варианта различаются по тому, насколько прозрачна эта дополнительная таблица для пользователя с точки зрения маршрутизации запросов и операторов вставки.

При создании второй таблицы с другим первичным ключом запросы должны быть явно отправлены в версию таблицы, наиболее подходящую для запроса, а новые данные должны быть явно вставлены в обе таблицы, чтобы поддерживать их синхронизированными:

С помощью материализованного представления дополнительная таблица создается неявно, и данные автоматически синхронизируются между обеими таблицами:

А проекция - самый прозрачный вариант, поскольку помимо автоматического поддержания неявно созданной (и скрытой) дополнительной таблицы в синхронизации с изменениями данных, ClickHouse автоматически выберет наиболее эффективную версию таблицы для запросов:

В следующем мы обсуждаем эти три варианта создания и использования нескольких первичных индексов более подробно и с реальными примерами.

Вариант 1: Вторичные таблицы​

Мы создаем новую дополнительную таблицу, в которой меняем порядок ключевых колонок (по сравнению с нашей оригинальной таблицей) в первичном ключе:

Вставляем все 8.87 миллионов строк из нашей оригинальной таблицы в дополнительную таблицу:

Ответ выглядит так:

И, наконец, оптимизируем таблицу:

Поскольку мы поменяли порядок колонок в первичном ключе, вставленные строки теперь хранятся на диске в другом лексикографическом порядке (по сравнению с нашей оригинальной таблицей), и, следовательно, 1083 гранулы этой таблицы содержат разные значения, чем прежде:

Это результирующий первичный ключ:

Теперь его можно использовать для значительного ускорения выполнения нашего примерного запроса, фильтрующего по колонке URL, чтобы посчитать топ-10 пользователей, которые чаще всего кликали по URL "http://public_search":

Ответ будет:

Теперь, вместо почти полного сканирования таблицы, ClickHouse выполняет этот запрос гораздо эффективнее.

С первичным индексом из оригинальной таблицы, где UserID был первым, а URL вторым ключевым столбцом, ClickHouse использовал алгоритм обобщенного исключения для выполнения этого запроса, что было не очень эффективно из-за аналогично высокой кардинальности UserID и URL.

Теперь, когда URL находится в первой колонке первичного индекса, ClickHouse выполняет двойной поиск по меткам индекса. Соответствующая запись в журнале трассировки в файле журнала сервера ClickHouse подтверждает это:

ClickHouse выбрал только 39 меток индекса, вместо 1076, когда использовался обобщенный поиск исключений.

Обратите внимание, что дополнительная таблица оптимизирована для ускорения выполнения нашего примерного запроса, фильтрующего по URL.

Похожие по плохой производительности запросы с нашей оригинальной таблицей не будут работать очень эффективно с новой дополнительной таблицей, поскольку UserID теперь является вторым ключевым столбцом в первичном индексе этой таблицы, и следовательно ClickHouse использует обобщенный поиск исключений для выбора гранул, что не очень эффективно для аналогично высокой кардинальности UserID и URL. Откройте подробности для получения информации.

Запросы, фильтрующие по UserIDs, теперь имеют плохую производительность

Ответ будет:

Журнал сервера:

Теперь у нас есть две таблицы. Оптимизированные для ускорения запросов, фильтрующих по UserIDs, и для ускорения запросов, фильтрующих по URL соответственно:

Вариант 2: Материализованные представления​

Создайте материализованное представление на нашей существующей таблице.

Ответ будет выглядеть так:

примечание
  • мы меняем порядок ключевых колонок (по сравнению с нашей оригинальной таблицей) в первичном ключе представления
  • материализованное представление основывается на неявно созданной таблице, порядок строк и первичный индекс которой основаны на заданном определении первичного ключа
  • неявно созданная таблица отображается в запросе SHOW TABLES и имеет имя, начинающееся с .inner
  • также возможно сначала явно создать вспомогательную таблицу для материализованного представления, а затем представление может целиться в эту таблицу через клаузу TO [db].[table]
  • мы используем ключевое слово POPULATE, чтобы немедленно заполнить неявно созданную таблицу всеми 8.87 миллионами строк из исходной таблицы hits_UserID_URL
  • если в исходную таблицу hits_UserID_URL вставляются новые строки, то эти строки также автоматически вставляются в неявно созданную таблицу
  • На самом деле неявно созданная таблица имеет такой же порядок строк и первичный индекс, как и вторичная таблица, созданная явно:

ClickHouse хранит файлы данных колонок (.bin), файлы меток (.mrk2) и первичный индекс (primary.idx) неявно созданной таблицы в специальной папке в каталоге данных сервера ClickHouse:

Теперь неявно созданную таблицу (и ее первичный индекс), поддерживающую материализованное представление, можно использовать для значительного ускорения выполнения нашего примерного запроса, фильтрующего по колонке URL:

Ответ будет:

Поскольку фактически неявно созданная таблица (и ее первичный индекс), поддерживающий материализованное представление, идентичны вторичной таблице, созданной явно, запрос выполняется так же эффективно, как и с явно созданной таблицей.

Соответствующая запись в журнале трассировки в файле журнала сервера ClickHouse подтверждает, что ClickHouse выполняет двоичный поиск по меткам индекса:

Вариант 3: Проекции​

Создайте проекцию в нашей существующей таблице:

И материализуйте проекцию:

примечание
  • проекция создает скрытую таблицу, порядок строк и первичный индекс которой основаны на заданном предложении ORDER BY проекции
  • скрытая таблица не отображается в запросе SHOW TABLES
  • мы используем ключевое слово MATERIALIZE, чтобы немедленно заполнить скрытую таблицу всеми 8.87 миллионами строк из исходной таблицы hits_UserID_URL
  • если в исходную таблицу hits_UserID_URL вставляются новые строки, то эти строки также автоматически вставляются в скрытую таблицу
  • запрос всегда (синтаксически) нацеливается на исходную таблицу hits_UserID_URL, но если порядок строк и первичный индекс скрытой таблицы позволяют более эффективное выполнение запроса, то будет использована эта скрытая таблица
  • обратите внимание, что проекции не делают запросы, использующие ORDER BY, более эффективными, даже если ORDER BY совпадает с утверждением ORDER BY проекции (смотрите https://github.com/ClickHouse/ClickHouse/issues/47333)
  • На самом деле неявно созданная скрытая таблица имеет такой же порядок строк и первичный индекс, как и вторичная таблица, созданная явно:

ClickHouse хранит файлы данных колонок (.bin), файлы меток (.mrk2) и первичный индекс (primary.idx) скрытой таблицы в специальной папке (выделенной оранжевым цветом на скриншоте ниже) рядом с файлами данных исходной таблицы, файлами меток и файлами первичных индексов:

Скрытая таблица (и ее первичный индекс), созданные проекцией, теперь могут (неявно) использоваться для значительного ускорения выполнения нашего примерного запроса, фильтрующего по колонке URL. Обратите внимание, что запрос синтаксически нацеливается на исходную таблицу проекции.

Ответ будет:

Поскольку фактически скрытая таблица (и ее первичный индекс), созданная проекцией, идентична вторичной таблице, созданной явно, запрос выполняется так же эффективно, как и с явно созданной таблицей.

Соответствующая запись в журнале трассировки в файле журнала сервера ClickHouse подтверждает, что ClickHouse выполняет двоичный поиск по меткам индекса:

Резюме​

Первичный индекс нашей таблицы с составным первичным ключом (UserID, URL) был очень полезен для ускорения запроса, фильтрующего по UserID. Но этот индекс не предоставляет значительной помощи в ускорении запроса, фильтрующего по URL, несмотря на то, что колонка URL является частью составного первичного ключа.

И наоборот: Первичный индекс нашей таблицы с составным первичным ключом (URL, UserID) ускорял запрос, фильтрующий по URL, но не предоставлял много поддержки запросу, фильтрующему по UserID.

Из-за аналогично высокой кардинальности столбцов первичного ключа UserID и URL запрос, который фильтрует по второму ключевому столбцу, не приносит много пользы от второго ключевого столбца, который находится в индексе.

Поэтому имеет смысл удалить второй ключевой столбец из первичного индекса (что приводит к меньшему потреблению памяти индекса) и использовать несколько первичных индексов вместо этого.

Однако, если ключевые столбцы в составном первичном ключе имеют большие различия в кардинальности, то это выгодно для запросов упорядочивать ключевые столбцы по кардинальности в порядке возрастания.

Чем больше разница в кардинальности между ключевыми столбцами, тем больше значение порядка этих столбцов в ключе. Мы продемонстрируем это в следующем разделе.

Эффективная сортировка ключевых колонок​

В составном первичном ключе порядок ключевых колонок может значительно влиять как на:

  • эффективность фильтрации по вторичным ключевым колонкам в запросах, так и
  • коэффициент сжатия для файлов данных таблицы.

Чтобы это продемонстрировать, мы будем использовать версию нашего набора данных о веб-трафике, где каждая строка содержит три колонки, которые указывают на то, было ли обращение интернет 'пользователя' (UserID колонка) к URL (URL колонка) помечено как трафик от ботов (IsRobot колонка).

Мы будем использовать составной первичный ключ, содержащий все три упомянутые колонки, который может быть использован для ускорения типичных запросов веб-аналитики, которые вычисляют

  • сколько (процент) трафика к конкретному URL приходит от ботов или
  • насколько уверены мы, что конкретный пользователь (не) является ботом (каков процент трафика от этого пользователя (не) предполагается как трафик от бота)

Мы используем этот запрос для вычисления кардинальностей трех колонок, которые мы хотим использовать в качестве ключевых колонок в составном первичном ключе (обратите внимание, что мы используем табличную функцию URL для выборки данных TSV по требованию без необходимости создания локальной таблицы). Запустите этот запрос в clickhouse client:

Ответ будет:

Мы видим, что существует большая разница между кардинальностями, особенно между колонками URL и IsRobot, и поэтому порядок этих колонок в составном первичном ключе значителен как для эффективного ускорения запросов, фильтрующих по этим колонкам, так и для достижения оптимальных коэффициентов сжатия для файлов данных столбцов таблицы.

Чтобы продемонстрировать это, мы создаем две версии таблицы для нашего анализа трафика от ботов:

  • таблицу hits_URL_UserID_IsRobot с составным первичным ключом (URL, UserID, IsRobot), где мы упорядочиваем ключевые колонки по кардинальности в порядке убывания
  • таблицу hits_IsRobot_UserID_URL с составным первичным ключом (IsRobot, UserID, URL), где мы упорядочиваем ключевые колонки по кардинальности в порядке возрастания

Создайте таблицу hits_URL_UserID_IsRobot с составным первичным ключом (URL, UserID, IsRobot):

И заполните ее 8.87 миллионами строк:

Это ответ:

Далее создайте таблицу hits_IsRobot_UserID_URL с составным первичным ключом (IsRobot, UserID, URL):

И заполните ее теми же 8.87 миллионами строк, которые мы использовали для заполнения предыдущей таблицы:

Ответ будет:

Эффективная фильтрация по вторичным ключевым колонкам​

Когда запрос фильтрует по хотя бы одной колонке, которая является частью составного ключа, и это первый ключевой столбец, тогда ClickHouse выполняет двоичный поиск по меткам индекса ключевого столбца.

Когда запрос фильтрует (только) по колонке, которая является частью составного ключа, но не является первым ключевым столбцом, тогда ClickHouse использует алгоритм обобщенного исключения по меткам индекса ключевого столбца.

Для второго случая порядок ключевых колонок в составном первичном ключе значителен для эффективности алгоритма обобщенного исключения.

Это запрос, который фильтрует по колонке UserID таблицы, где мы упорядочили ключевые колонки (URL, UserID, IsRobot) по кардинальности в порядке убывания:

Ответ будет:

Это тот же запрос по таблице, где мы упорядочили ключевые колонки (IsRobot, UserID, URL) по кардинальности в порядке возрастания:

Ответ будет:

Мы видим, что выполнение запроса значительно более эффективно и быстрее на таблице, где мы упорядочили ключевые колонки по кардинальности в порядке возрастания.

Причина в том, что алгоритм обобщенного исключения работает наиболее эффективно, когда гранулы выбираются через вторичный ключевой столбец, где предшествующий ключевой столбец имеет меньшую кардинальность. Мы подробно иллюстрировали это в предыдущем разделе этого руководства.

Оптимальное соотношение сжатия файлов данных​

Этот запрос сравнивает соотношение сжатия колонки UserID между двумя таблицами, которые мы создали выше:

Вот ответ:

Мы можем видеть, что соотношение сжатия для колонки UserID значительно выше для таблицы, в которой мы упорядочили ключевые колонки (IsRobot, UserID, URL) по возрастающей кардинальности.

Хотя в обеих таблицах хранятся точно такие же данные (мы вставили одинаковые 8.87 миллионов строк в обе таблицы), порядок ключевых колонок в составном первичном ключе существенно влияет на то, сколько дискового пространства требует сжатые данные в файлах данных колонки:

  • в таблице hits_URL_UserID_IsRobot с составным первичным ключом (URL, UserID, IsRobot), где мы упорядочиваем ключевые колонки по нисходящей кардинальности, файл данных UserID.bin занимает 11.24 MiB дискового пространства
  • в таблице hits_IsRobot_UserID_URL с составным первичным ключом (IsRobot, UserID, URL), где мы упорядочиваем ключевые колонки по возрастающей кардинальности, файл данных UserID.bin занимает всего 877.47 KiB дискового пространства

Хорошее соотношение сжатия для данных колонки таблицы на диске не только экономит дисковое пространство, но и ускоряет запросы (особенно аналитические), которые требуют чтения данных из этой колонки, так как требуется меньше ввода-вывода для перемещения данных колонки с диска в основную память (кэш файлов операционной системы).

В следующем разделе мы иллюстрируем, почему полезно для соотношения сжатия колонок таблицы упорядочивать первичные ключевые колонки по восходящей кардинальности.

Диаграмма ниже описывает порядок хранения строк на диске для первичного ключа, где ключевые колонки упорядочены по восходящей кардинальности:

Мы обсудили, что данные строк таблицы хранятся на диске в порядке первичных ключевых колонок.

На диаграмме выше строки таблицы (их значения колонок на диске) сначала упорядочены по их значению cl, а строки с одинаковым значением cl упорядочены по значению ch. И поскольку первая ключевая колонка cl имеет низкую кардинальность, вероятнее всего, что существуют строки с одинаковым значением cl. Поэтому также вероятно, что значения ch упорядочены (локально - для строк с одинаковым значением cl).

Если в колонке похожие данные размещены близко друг к другу, например, за счет сортировки, то такие данные будут лучше сжиматься. В общем, алгоритм сжатия выигрывает от длинных последовательностей данных (чем больше данных он видит, тем лучше для сжатия) и локальности (чем более похожи данные, тем лучше соотношение сжатия).

В противовес диаграмме выше, диаграмма ниже описывает порядок хранения строк на диске для первичного ключа, где ключевые колонки упорядочены по убывающей кардинальности:

Теперь строки таблицы сначала упорядочены по значению ch, а строки с одинаковым значением ch упорядочены по значению cl. Но поскольку первая ключевая колонка ch имеет высокую кардинальность, маловероятно, что существуют строки с одинаковым значением ch. Поэтому также маловероятно, что значения cl упорядочены (локально - для строк с одинаковым значением ch).

Следовательно, значения cl скорее всего находятся в случайном порядке и, следовательно, имеют плохую локальность и соотношение сжатия соответственно.

Резюме​

Как для эффективной фильтрации по вторичным ключевым колонкам в запросах, так и для соотношения сжатия файлов данных колонки таблицы полезно упорядочивать колонки в первичном ключе по их кардинальности в восходящем порядке.

Связанное содержание​

Эффективная идентификация отдельных строк​

Хотя в общем случае это не является наилучшим использованием ClickHouse, иногда приложения, построенные на ClickHouse, требуют идентификации отдельных строк таблицы ClickHouse.

Интуитивным решением для этого может быть использование колонки UUID с уникальным значением для каждой строки и для быстрого извлечения строк использовать эту колонку в качестве первичной ключевой колонки.

Для самого быстрого извлечения колонка UUID должна быть первой ключевой колонкой.

Мы обсуждали, что данные строк таблицы ClickHouse хранятся на диске, упорядоченные по первичным ключевым колонкам, наличие колонки с очень высокой кардинальностью (например, колонки UUID) в первичном ключе или в составном первичном ключе перед колонками с низкой кардинальностью вредно для соотношения сжатия других колонок таблицы.

Компромисс между самым быстрым извлечением и оптимальным сжатием данных заключается в использовании составного первичного ключа, где UUID является последней ключевой колонкой, после колонок с низшей кардинальностью, которые используются для обеспечения хорошего соотношения сжатия для некоторых колонок таблицы.

Конкретный пример​

Одним конкретным примером является сервис текстовых вставок https://pastila.nl, который разработал Алексей Миловидов и блогировал о нем.

При каждом изменении в текстовом поле данные автоматически сохраняются в строку таблицы ClickHouse (одна строка на изменение).

И один из способов идентификации и извлечения (определенной версии) вставленного содержимого - использование хеша содержимого в качестве UUID для строки таблицы, содержащей это содержимое.

Следующая диаграмма показывает

  • порядок вставки строк, когда содержимое изменяется (например, из-за ввода текста в текстовое поле) и
  • порядок хранения данных вставленных строк на диске, когда используется PRIMARY KEY (hash):

Поскольку колонка hash используется как первичная ключевая колонка

  • конкретные строки могут быть извлечены очень быстро, но
  • строки таблицы (их данные колонок) хранятся на диске в порядке, возрастающем по (уникальным и случайным) значениям хеша. Поэтому также значения колонки содержимого хранятся в случайном порядке без локальности данных, что приводит к неоптимальному соотношению сжатия для файла данных колонки содержимого.

Для значительно улучшения соотношения сжатия для колонки содержимого, сохраняя при этом быструю идентификацию конкретных строк, pastila.nl использует два хеша (и составной первичный ключ) для идентификации конкретной строки:

Следующая диаграмма показывает

  • порядок вставки строк, когда содержимое изменяется (например, из-за ввода текста в текстовое поле) и
  • порядок хранения данных вставленных строк на диске, когда используется составной PRIMARY KEY (fingerprint, hash):

Теперь строки на диске сначала упорядочены по fingerprint, а для строк с одинаковым значением отпечатка их значение hash определяет окончательный порядок.

Поскольку данные, отличающиеся только небольшими изменениями, получают одинаковое значение отпечатка, похожие данные теперь хранятся на диске близко друг к другу в колонке содержимого. И это очень хорошо для соотношения сжатия колонки содержимого, так как в общем случае алгоритм сжатия выигрывает от локальности данных (чем более похожи данные, тем лучше соотношение сжатия).

Компромисс заключается в том, что для извлечения конкретной строки необходимы два поля (fingerprint и hash), чтобы оптимально использовать первичный индекс, который получается из составного PRIMARY KEY (fingerprint, hash).
